Een betrouwbaar schakel- of besturingspaneel is de kern van vrijwel elke industriële installatie. Het stuurt machines en processen aan, verdeelt energie en zorgt dat een installatie veilig te bedienen en te onderhouden is. Reijnhout Elektro verzorgt paneelbouw op maat voor industrie en utiliteit, afgestemd op uw proces en op de omstandigheden op locatie. Het volledige traject verzorgen wij in eigen huis, van het eerste ontwerp tot de installatie en de inbedrijfstelling. Sinds 1978 leggen wij ons toe op elektrotechniek en industriële automatisering, en die ervaring vertaalt zich in panelen die lang meegaan en aansluiten op wat u nodig heeft.
Paneelbouw op maat is het ontwerpen, samenstellen en bedraden van elektrische panelen die een installatie aansturen, beveiligen of van energie voorzien. Maatwerk betekent dat het paneel wordt afgestemd op uw specifieke toepassing, in plaats van op een standaardoplossing die op meerdere situaties tegelijk moet passen.
Dat begint bij het in kaart brengen van de eisen. Welke machines of processen worden aangestuurd, welke vermogens spelen er, welke veiligheids- en normeisen gelden, en hoe moet het paneel later te onderhouden en uit te breiden zijn. Op basis daarvan maken onze engineers een elektrisch schema en een opbouw die past bij de beschikbare ruimte en bij de omgeving waarin het paneel komt te staan. Zo krijgt u een paneel zonder overbodige componenten, dat doet wat het moet doen en waarop u kunt vertrouwen.
Onze panelen komen in uiteenlopende omgevingen voor. In de procesindustrie sturen ze continue processen aan waarbij stilstand direct gevolgen heeft voor de productie. Denk aan pompstations, verwerkingsinstallaties en productieprocessen waarbij de besturing nauwkeurig en storingsvrij moet functioneren. In de machinebouw huisvest de besturingskast de volledige aansturing van een machine, inclusief beveiliging, communicatie en bedieningsinterface.
In de voedingsmiddelen- en agrarische sector gelden extra eisen op het gebied van hygiëne en beschermingsgraad. Panelen worden daar uitgevoerd in roestvaststaal of met een verhoogde IP-klasse, zodat ze bestand zijn tegen reiniging en vochtige omgevingen.
In de utiliteit gaat het bijvoorbeeld om verdeelinrichtingen voor gebouwen, krachtinstallaties en de aansturing van technische installaties zoals klimaatbeheersing en verlichting. Elke omgeving stelt zijn eigen eisen, en door per situatie de juiste keuzes te maken in materiaal, componenten en beschermingsgraad blijft het paneel betrouwbaar onder de omstandigheden waarin het moet werken.
In de waterbouw en infrastructuur worden panelen ingezet voor de besturing van gemalen, sluizen en pompinstallaties. Die toepassingen stellen hoge eisen aan betrouwbaarheid en beschermingsgraad, omdat de panelen vaak in vochtige of buitenomgevingen staan en langdurig zonder storing moeten functioneren. Onze ervaring in Zuidwest-Nederland betekent dat we voor dit type projecten de benodigde kennis in huis hebben.
We bouwen verschillende typen panelen, elk met een eigen functie. Welke voor u passend is, hangt af van uw toepassing, en we adviseren u daar graag over voordat we aan de uitvoering beginnen.
Besturingskasten sturen machines en processen aan en huisvesten de besturing, zoals de PLC en de bijbehorende componenten. Deze bouwen wij volgens de norm IEC 61439.

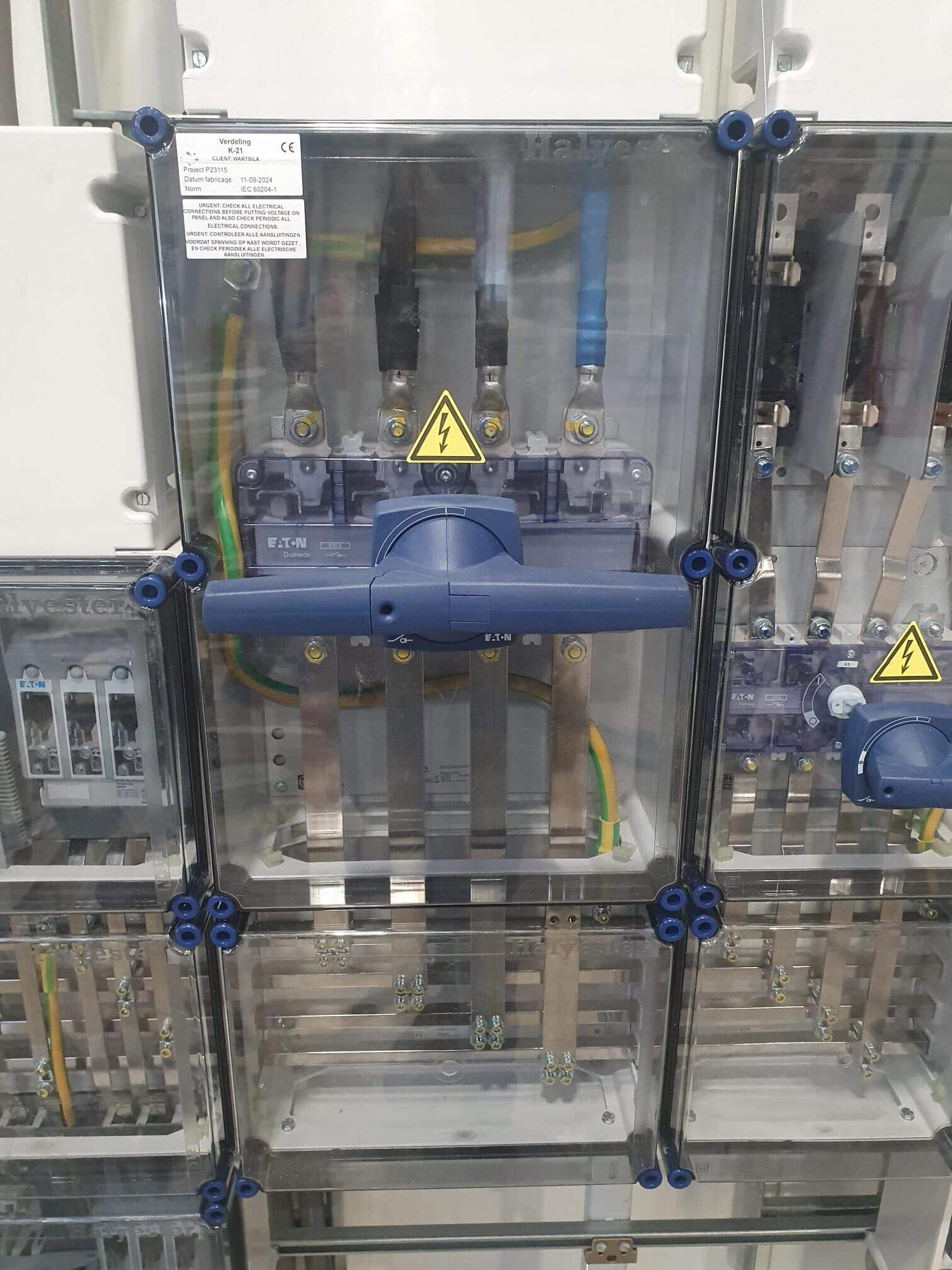

Verdeelkasten en schakelkasten verzorgen de verdeling van energie en het schakelen van installaties. Ze vormen vaak de schakel tussen de hoofdaansluiting en de verschillende groepen of machines binnen een pand of installatie.
Bedieningspanelen zijn de panelen waarmee operators een proces bedienen en bewaken. Ze worden afgestemd op de manier waarop met de installatie wordt gewerkt, zodat de bediening logisch en overzichtelijk blijft.
Het traject begint met een grondige intake. We brengen uw eisen en randvoorwaarden in kaart: welke machines of processen moeten worden aangestuurd, welke vermogens spelen er, wat zijn de omgevingseisen en welke normen gelden. Op basis daarvan stellen onze engineers een functioneel ontwerp op en werken dit uit in elektrische schema’s.
In de engineeringfase worden ook de componentkeuzes gemaakt. Welk type schakelmateriaal, welke beveiliging, hoe wordt de bedrading opgebouwd en hoe blijft het paneel goed te onderhouden. Die keuzes bepalen niet alleen de functie van het paneel, maar ook de levensduur en de onderhoudbaarheid op de lange termijn.

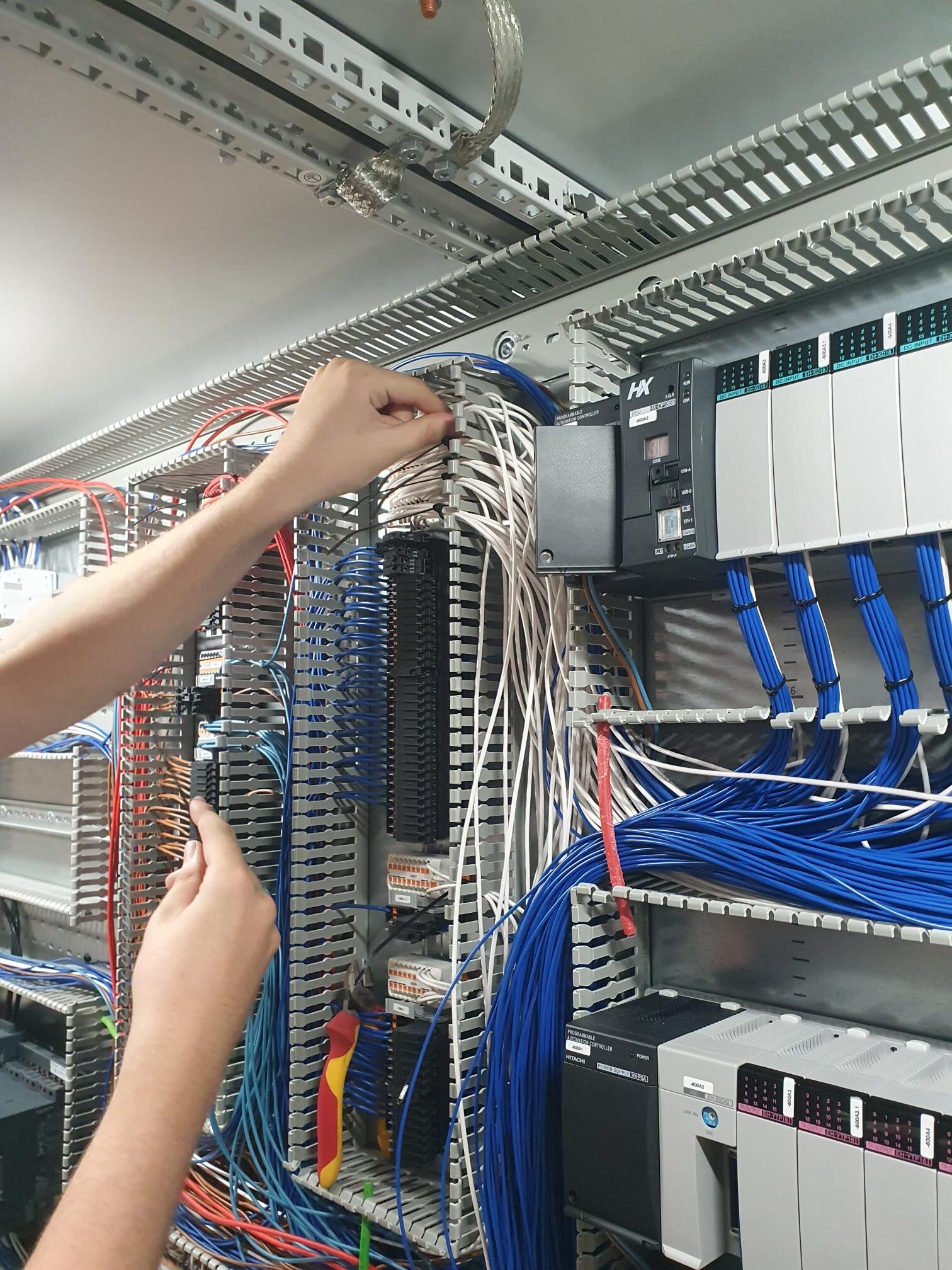

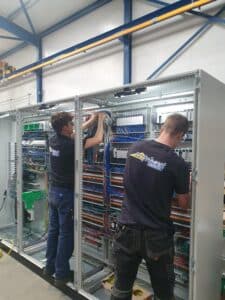

Daarna gaat het paneel de werkplaats in. Onze paneelbouwers bouwen de mechanische opbouw op, monteren de componenten en bedraden het paneel volgens de vastgestelde schema’s. Bedrading wordt aangebracht in kabelgoten en voorzien van labeling per ader, zodat elke verbinding traceerbaar is. Na afronding volgt een interne test waarbij de werking, de beveiliging en de veiligheid worden gecontroleerd voordat het paneel de deur uitgaat. Die test omvat onder meer een continuïteitscontrole, een isolatiemeting en een functionele test van de besturing.
Op locatie verzorgen we de montage en de koppeling aan de bestaande installatie. Daarna volgt de inbedrijfstelling: het paneel wordt ingeregeld, de besturing getest en de installatie stap voor stap in gebruik genomen. Waar het paneel deel uitmaakt van een grotere automatiseringsopdracht, verzorgen wij ook de programmering en koppeling met de besturing.
Na oplevering ontvangt u de volledige documentatie: schema’s, testresultaten en een onderhoudsoverzicht. Zo heeft u alles bij de hand voor toekomstig onderhoud, aanpassingen of een uitbreiding.
Paneelbouw raakt vrijwel altijd aan andere onderdelen van een project. De kast moet aansluiten op de procesinstallatie, op de bekabeling op locatie en op de besturing die er later op wordt aangesloten. Goede afstemming in een vroeg stadium voorkomt problemen later in de uitvoering en bespaart tijd bij de inbedrijfstelling.
Wij betrekken ons graag vroeg bij een project. Hoe eerder we de eisen kennen, hoe meer ruimte er is om de meest passende oplossing uit te werken en de planning op elkaar af te stemmen. Dat geldt zeker wanneer een kast deel uitmaakt van een bredere opdracht waarbij ook installatie, automatisering of inbedrijfstelling bij ons liggen. In dat geval bewaken wij de samenhang tussen de verschillende onderdelen en hoeft u dat niet zelf te coördineren.
Werkt u met een hoofdaannemer of engineer? Dan stemmen we rechtstreeks af met de betrokken partijen, zodat u niet als tussenpersoon hoeft op te treden. We zijn gewend om als onderdeel van een projectteam te werken en zorgen dat onze deliverables op het juiste moment beschikbaar zijn.
Al onze paneelbouw op maat verzorgen we in eigen beheer, zonder tussenkomst van derden. Dat geeft u één aanspreekpunt en zorgt dat we de kwaliteit gedurende het hele proces zelf bewaken, van de eerste bedrading tot de eindcontrole. Het maakt ook dat we snel kunnen schakelen wanneer er tijdens een project iets wijzigt, of wanneer u later wilt uitbreiden.
Omdat we de panelen zelf ontwerpen en samenstellen, kennen we de opbouw tot in detail. Dat komt van pas bij onderhoud, bij aanpassingen en bij het opsporen van een storing. Meer over deze werkwijze leest u op de pagina paneelbouw in onze eigen werkplaats.
Onze panelen voldoen aan de geldende normen, waaronder IEC 61439 voor laagspanningsschakel- en verdeelinrichtingen. Deze norm schrijft voor dat elk paneel wordt geverifieerd op ontwerp én uitvoering, zodat de veiligheid en de elektrische prestaties aantoonbaar zijn.
De ontwerpverificatie omvat onder meer de berekening of meting van temperatuurstijging, de controle op kortsluitvastheid en de verificatie van de isolatieweerstand. Daarmee wordt aangetoond dat het paneel onder de beoogde bedrijfsomstandigheden veilig en betrouwbaar functioneert. De routineverificatie, die voor elk individueel gebouwd paneel wordt uitgevoerd, controleert of de uitvoering overeenkomt met het geverifieerde ontwerp.
Naast de norm letten we op een overzichtelijke en logische interne opbouw. Een duidelijke indeling, consistente kleurcodering en nette bedrading maken een paneel niet alleen veiliger, maar ook eenvoudiger te onderhouden en uit te breiden. Elk paneel wordt voorzien van duidelijke labeling en volledige documentatie, zodat u of een onderhoudsmonteur snel wegwijs is.
Na oplevering ontvangt u een volledig dossier: elektrische schema’s, een componentenlijst en de testresultaten van de routineverificatie. Zo beschikt u over alle informatie die meegaat gedurende de levensduur van de installatie.
Hoe de verificatie in zijn werk gaat, leest u op de pagina besturingskasten bouwen volgens IEC 61439.
Wat is het verschil tussen een besturingskast en een verdeelkast?
Een besturingskast huisvest de besturing van machines of processen, zoals een PLC, schakelcomponenten en de bijbehorende bekabeling. Een verdeelkast verdeelt elektrische energie naar de verschillende groepen of onderdelen van een installatie. Beide typen bouwen wij op maat, afgestemd op uw toepassing en de geldende normen.
Kan een bestaand paneel worden uitgebreid of aangepast?
Ja, dat is in veel gevallen mogelijk. We beoordelen eerst de huidige opbouw, de beschikbare ruimte en de normeisen voordat we een voorstel doen. Soms is een volledige vervanging efficiënter dan een uitbreiding, zeker bij verouderde panelen. We adviseren u op basis van uw situatie.
Voeren jullie paneelbouw ook uit buiten Zeeland?
Ja. Wij verzorgen paneelbouw op maat in heel Zuidwest-Nederland, met Zeeland en West-Brabant als kerngebied.
Hoe lang duurt het bouwen van een kast?
Dat hangt af van de complexiteit en de omvang van de opdracht. Een eenvoudige verdeelkast kan binnen enkele dagen gereed zijn, een complexe besturingskast met uitgebreide engineering kan meerdere weken in beslag nemen. In de intake bespreken we de planning en stemmen we die af op uw projectplanning.
Eén partij voor uw complete project
Paneelbouw is bij ons onderdeel van een breder pakket. Van advies tot oplevering verzorgen we uw elektrotechniek en automatisering onder één dak, wat u het schakelen tussen verschillende leveranciers bespaart. Na de oplevering blijven we beschikbaar voor onderhoud en service, en voor vaste klanten hebben we een 24-uurs storingsdienst. Zo bent u verzekerd van continuïteit, ook op de langere termijn.
Bekijk onze dienst paneelbouw op maat of neem contact met ons op.
